슈퍼차저 오일 교환

1. 보유 오일과 도구를 준비합니다(Preparation)

1. ACDelco 병의 제품명과 오염 여부를 확인합니다. 보유 주사기·호스 내부를 살피고 다른 액체가 남은 도구를 제외합니다.
2. 회수유와 새 오일을 놓는 자리를 나눕니다. 새 오일 병은 주입할 때 열고 사용 뒤 닫습니다.
3. T30 비트를 수동 손잡이에 연결합니다. 끝이 마모되거나 플러그 머리에 헐겁게 맞는 비트를 제외합니다.
4. 작업등과 회수통을 배치합니다. 벨트·풀리에 묻는 오일은 흡수천과 받이로 회수합니다.

보유 오일을 기술상 대체유로 선정했습니다. ACDelco는 10-4041을 Nye Synthetic Oil 605로 식별하고, Nye는 해당 제품을 슈퍼차저용으로 설명합니다. 벤츠 M271 지정유 표는 MB 000 989 62 01을 표시합니다. 기술상 선정과 MB 직접 승인은 서로 구분해 기록합니다. ACDelco 제품 식별, Nye 제품 용도, 벤츠 M271 지정유

2. 작은 오일플러그를 찾습니다(Identification / access)

1. 차량을 평지에 두고 변속기를 P에 놓습니다. 주차브레이크를 작동합니다. 엔진을 끄고 키를 뺍니다.
2. 엔진과 슈퍼차저가 식은 상태에서 시작합니다. 뜨거운 부품에 손이나 호스를 대지 않습니다.

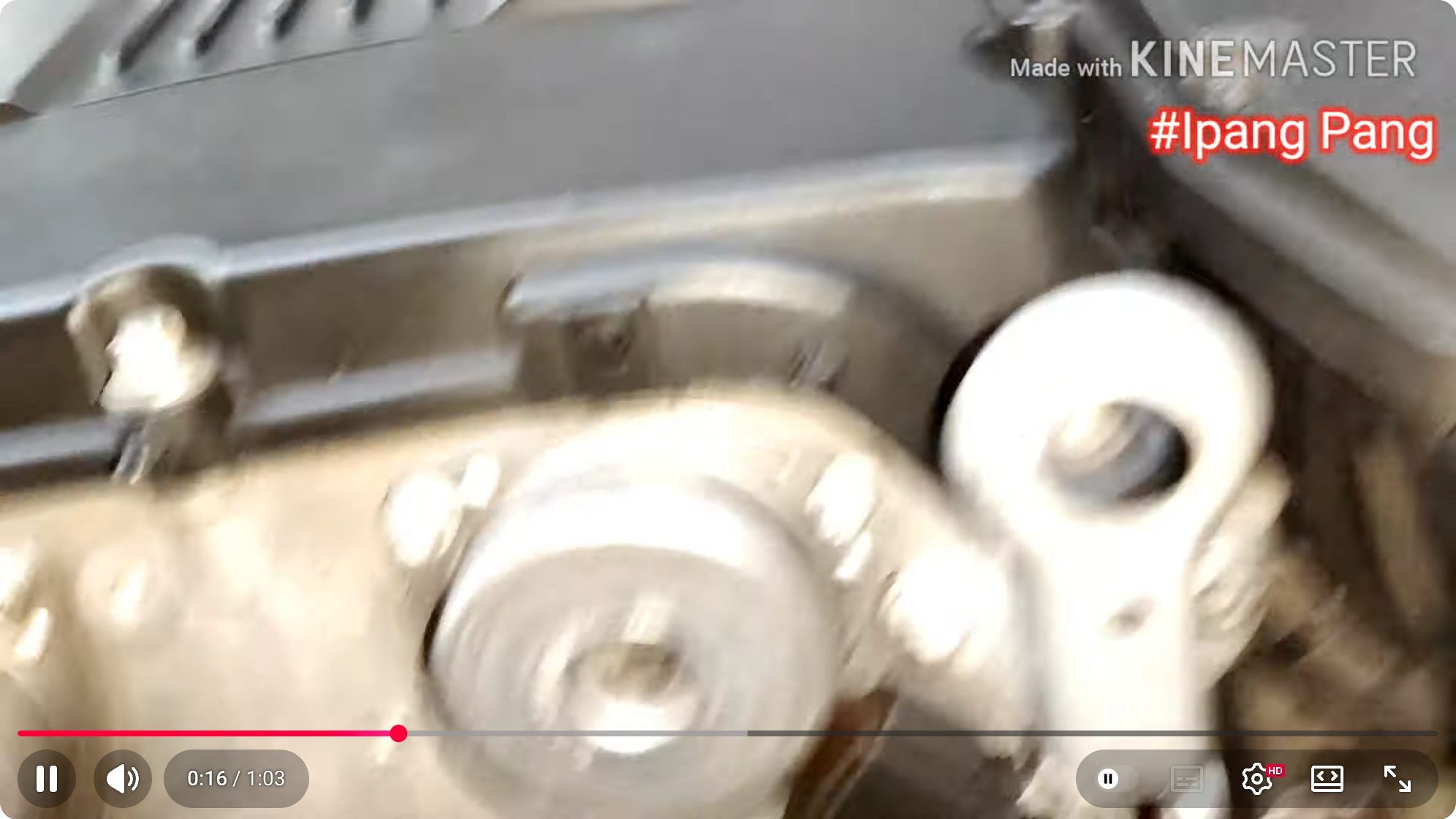

3. 아래 W204 사진의 원통형 에어필터 하우징과 전면 풀리·벨트를 대조합니다. 슈퍼차저 기어 하우징 측면으로 접근합니다.

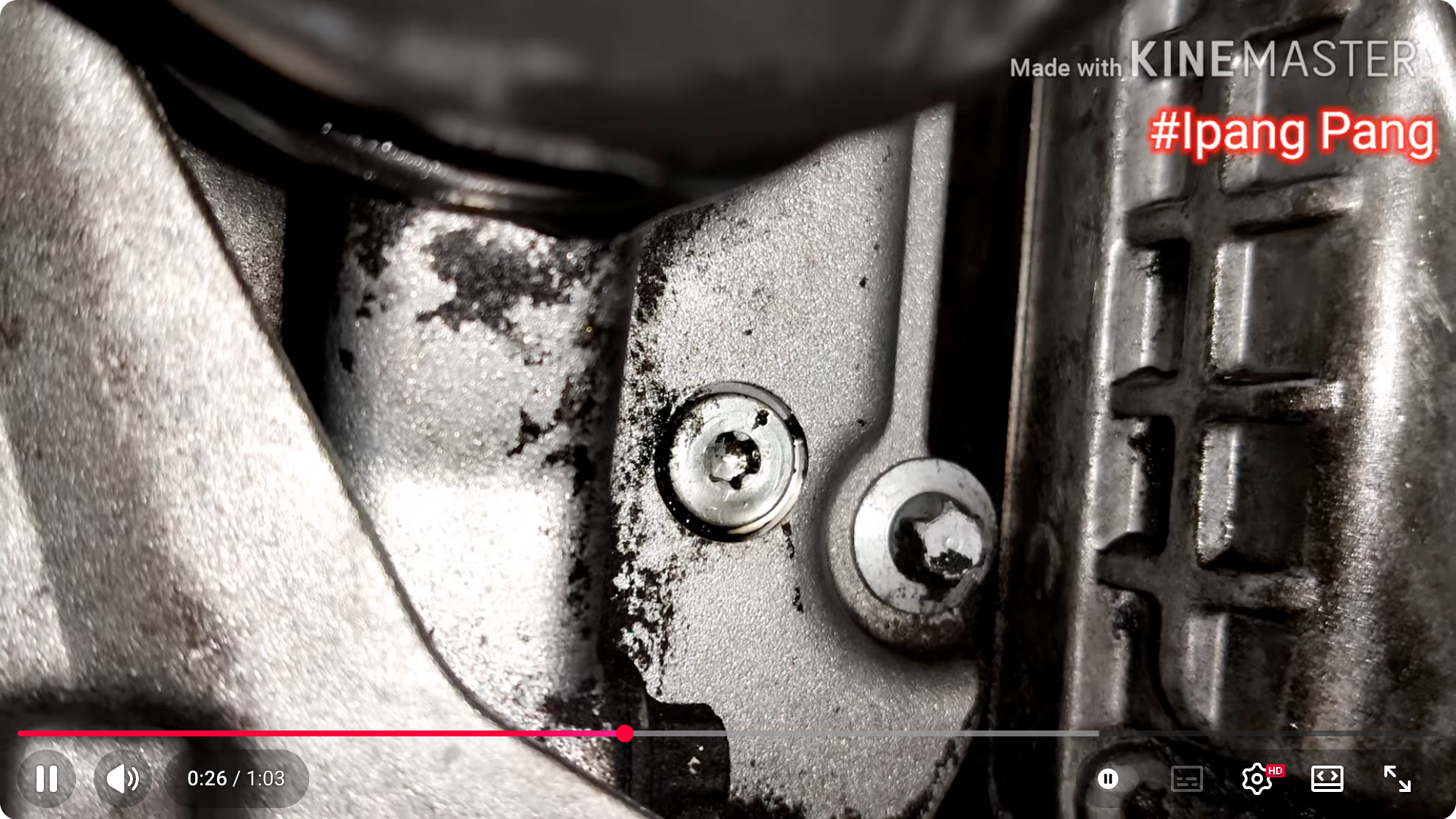

4. 작은 내부별형 오일플러그(Oil service plug)와 옆의 큰 외부별형 본체 고정볼트를 구분합니다. 작은 플러그를 작업 대상으로 촬영합니다.
5. 플러그 주변의 먼지와 오일을 닦습니다. 아래쪽에 흡수천과 받이를 둡니다. 에어필터 하우징·벨트·본체 고정볼트를 이 작업 때문에 분리하지 않습니다.

W204 장착 상태 위치 영상 0:15 · 위치 자료의 적용 범위. 짧은 위치 영상과 별도로 W204 실제 교환자는 4:25~4:31에 T30으로 해제했다고 설명합니다. 그 교환자가 벨트를 뺀 접근 방식은 위의 벨트 유지 방식에 적용하지 않습니다.

3. 플러그와 밀봉링을 회수합니다(Plug / O-ring removal)

1. T30 별 비트(Torx bit)를 작은 플러그 머리에 끝까지 넣습니다. 비트 축을 플러그 축에 맞춥니다.
2. 수동 손잡이로 반시계 방향으로 풉니다. 비트가 미끄러지거나 머리를 깎으면 멈춥니다. 공구를 정확히 맞춘 뒤 다시 풉니다.

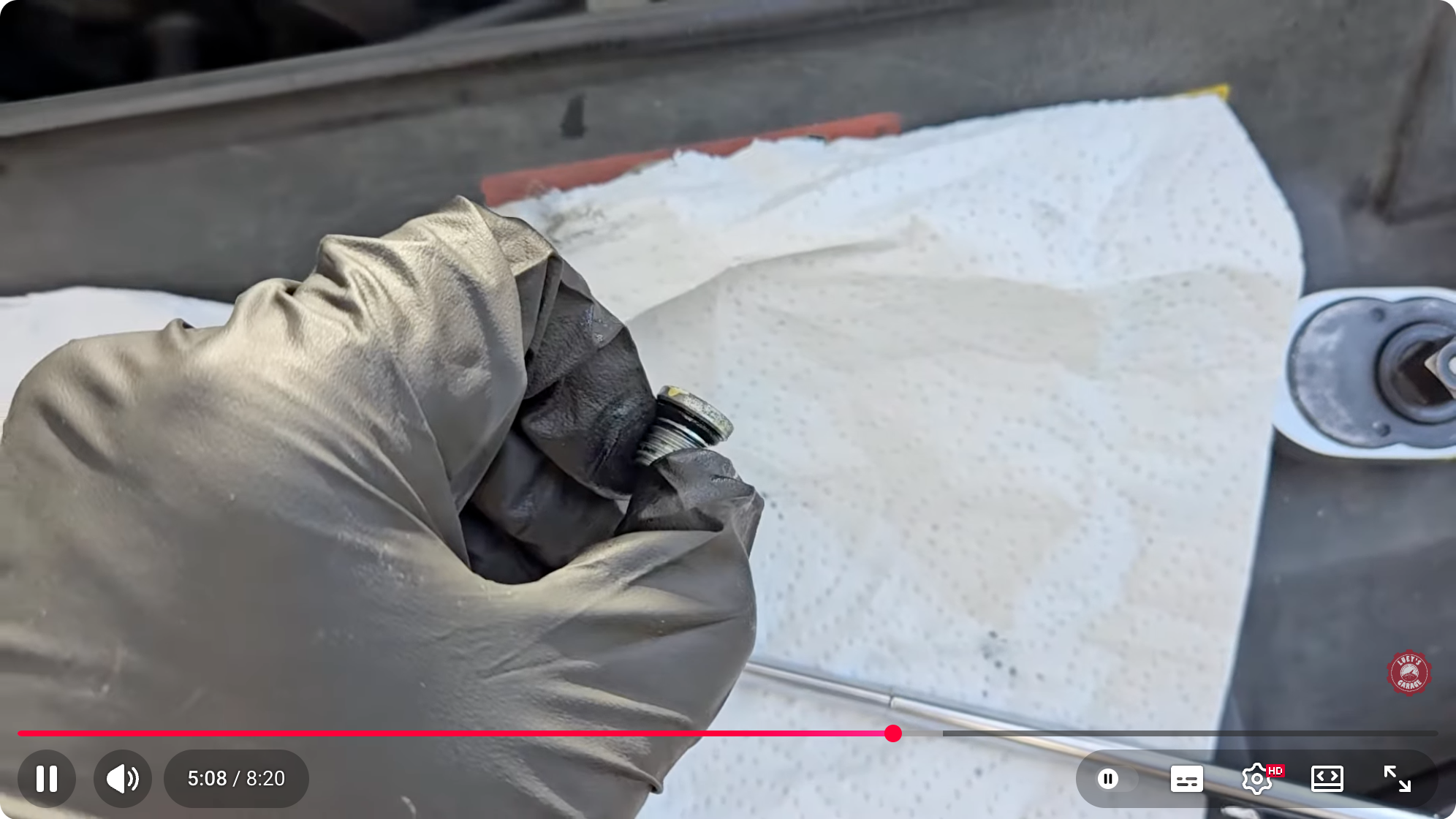

3. 플러그가 풀리면 손으로 지지해 회수합니다. 플러그와 검은 밀봉링(O-ring)을 같은 깨끗한 트레이에 둡니다. 벨트 아래로 떨어뜨리지 않습니다.
4. 플러그 나사산·밀봉링·하우징 입구를 봅니다. 금속편, 나사 손상, 찢어짐·균열·변형이 있는 밀봉링을 기록합니다. 손상된 플러그나 밀봉링을 그대로 조립해 운행하지 않습니다.

W204 플러그·밀봉링 영상 5:05 · 실제 교환 영상의 범위

4. 회수 가능한 오일을 흡출합니다(Oil extraction)

1. 주사기(Syringe)의 피스톤을 밀어 둡니다. 가는 호스를 열린 서비스 구멍에 넣습니다. 호스를 기어 사이로 강하게 밀지 않습니다.
2. 피스톤을 천천히 당깁니다. 오일이 들어오면 호스를 빼고 주사기 눈금을 읽습니다. 회수유를 전용 용기에 옮깁니다.
3. 호스를 다시 넣고 닿는 오일을 반복 흡입합니다. 매번 회수량을 더합니다. 공기만 들어오면 호스 위치를 조심히 바꿉니다.
4. 더 이상 회수되는 오일이 없으면 호스를 뺍니다. 합산 회수량과 색·냄새·큰 금속편·이물을 기록합니다.
5. 같은 주사기로 새 오일을 넣기 전에 회수유를 완전히 비웁니다. 도구에 다른 액체나 이물을 넣어 씻지 않습니다.

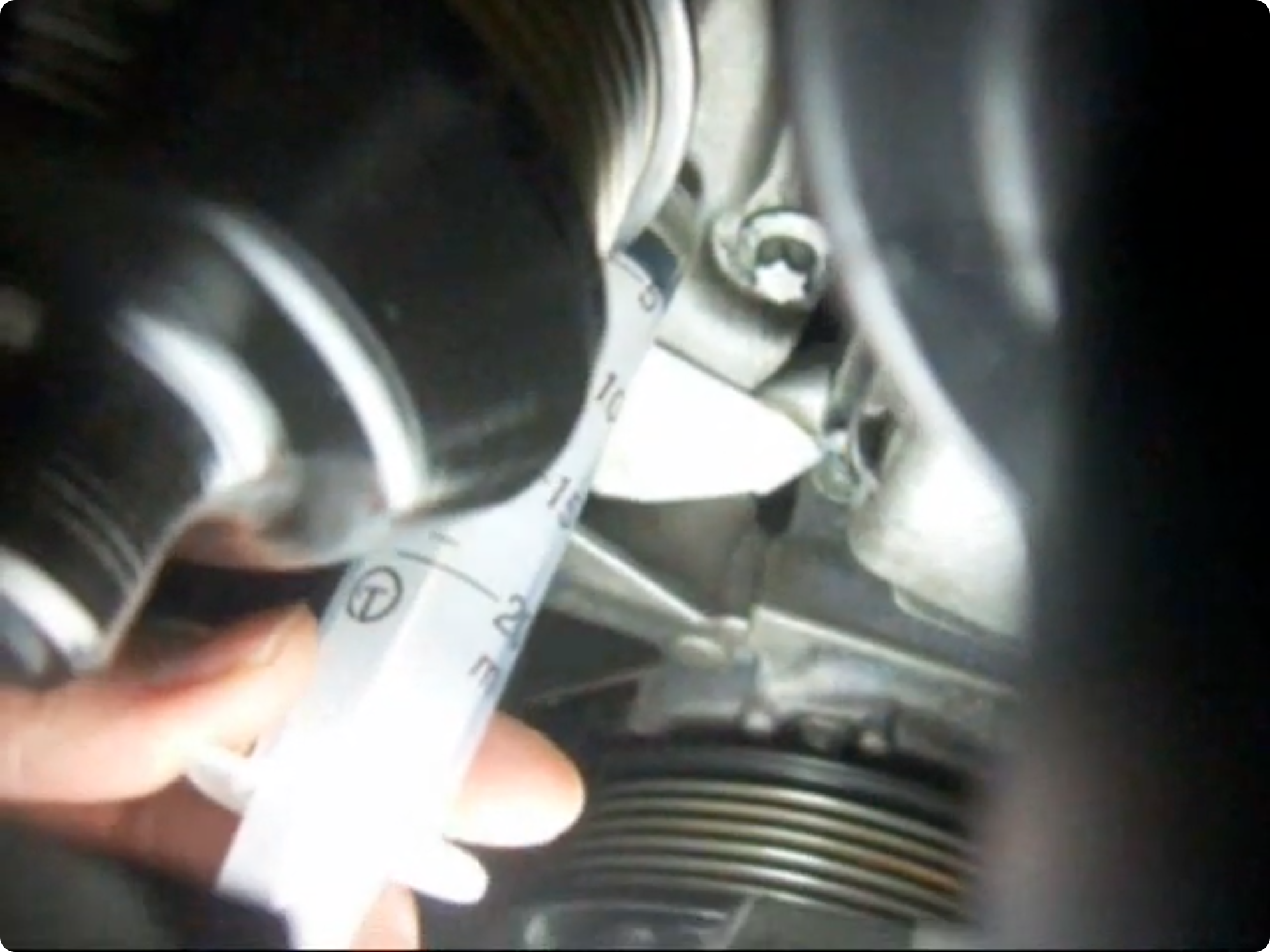

이 사진은 호스·주사기의 사용 동작을 보조합니다. 반복 흡출은 M271 직접 교환 기록과 공식 공급업체 교환 설명서를 연결했습니다. 장착 상태 흡출량을 본체를 뒤집어 배출한 전체 용량으로 기록하지 않습니다.

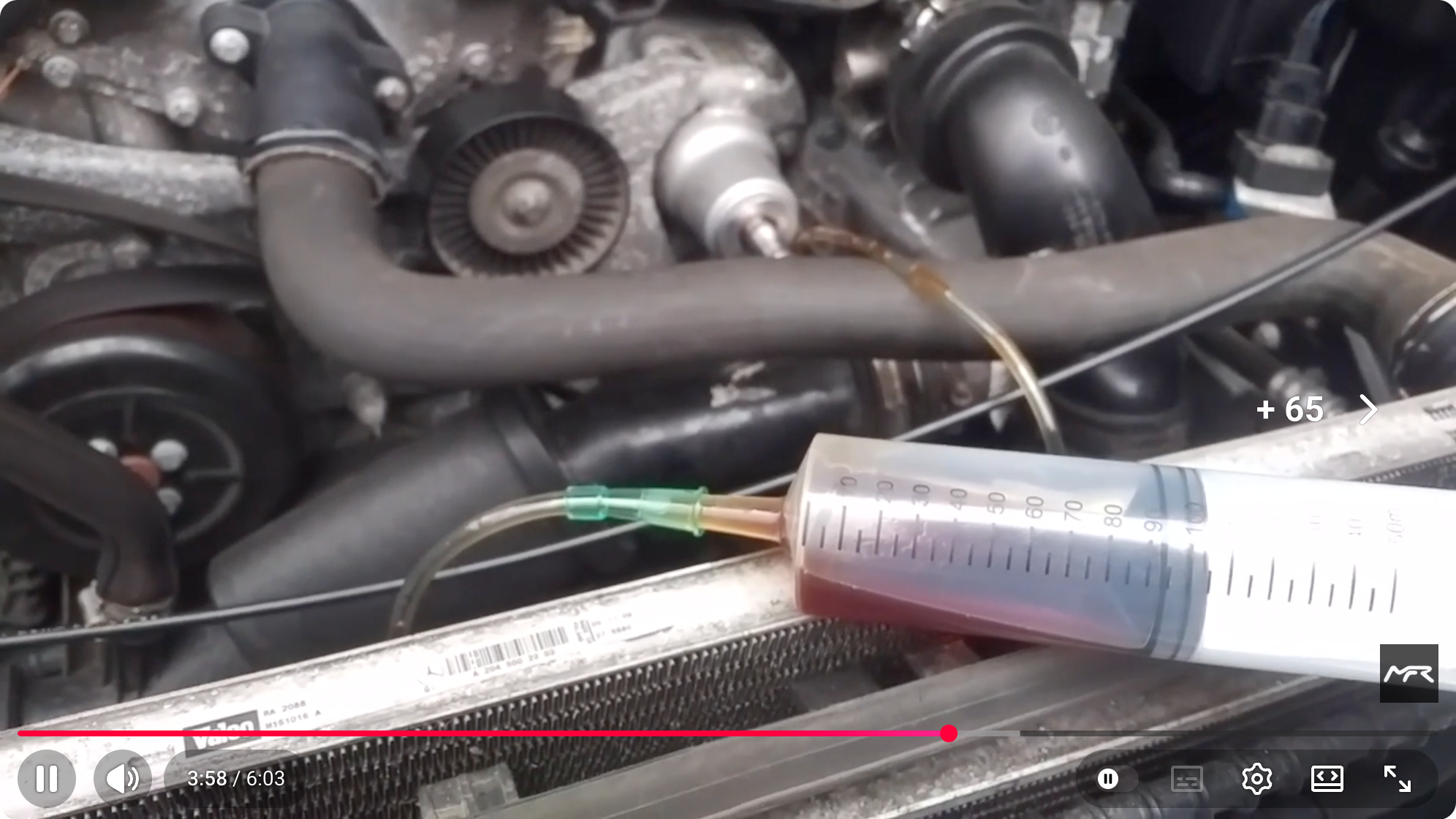

M65 주사기 흡출 영상 3:57 · 프레임 적용 범위. 벨트 유지 접근 위치는 2단계의 W204 사진을 사용합니다.

5. 새 오일을 넣고 레벨을 맞춥니다(Refill / oil level)

슈퍼차저 공식 공급업체 설명을 시각화했습니다. 아래 실제 W204 서비스 구멍 사진을 위치 근거로 사용합니다.

1. 깨끗한 주사기(Syringe)에 보유 새 슈퍼차저 오일을 소량 담습니다. 주사기 눈금을 읽어 주입 전 양을 기록합니다.
2. 호스를 서비스 구멍에 넣습니다. 피스톤을 천천히 밀어 오일을 넣습니다. 압력이 걸리면 강하게 밀지 않습니다.

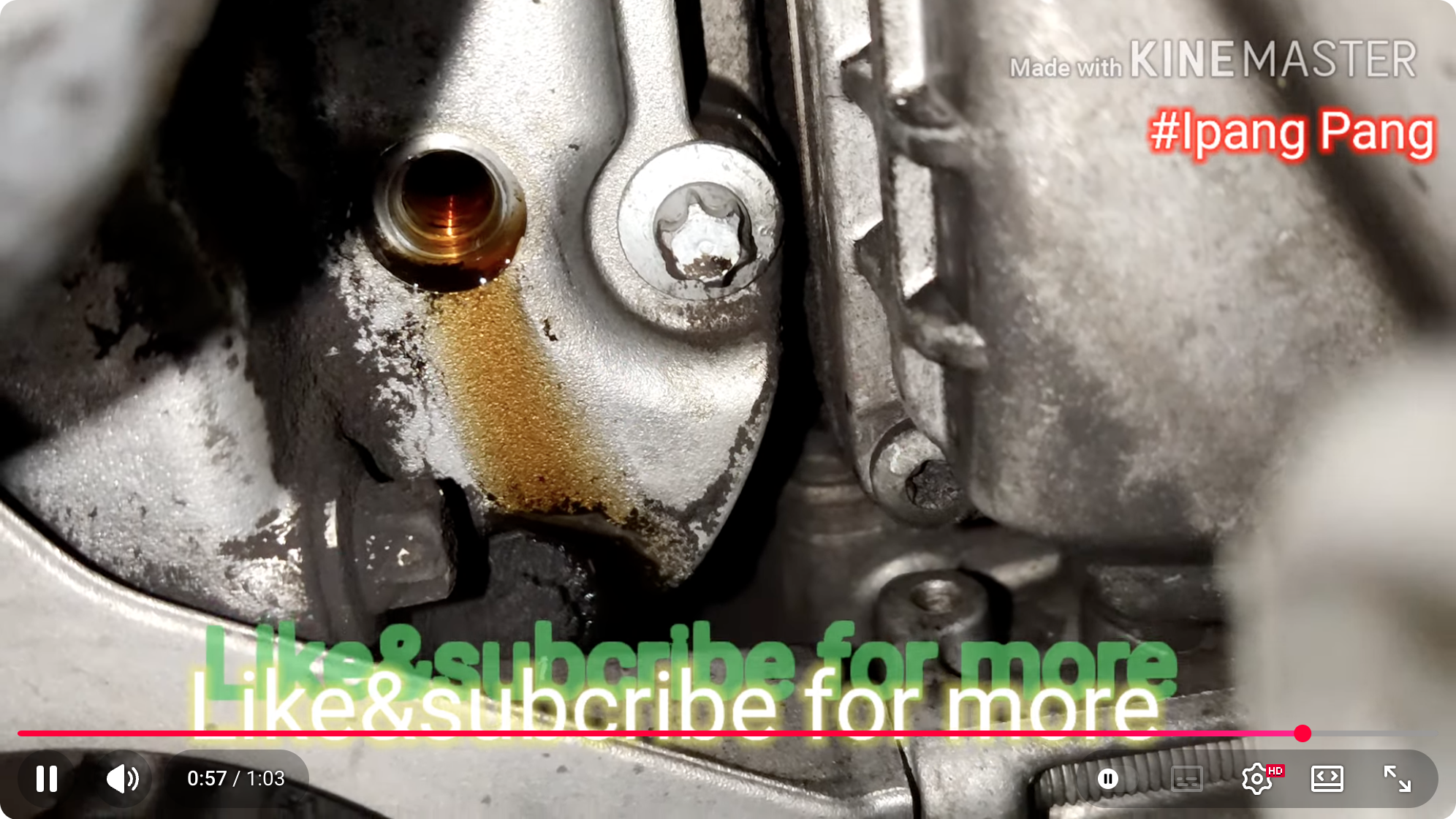

3. 호스를 빼고 구멍의 하단을 봅니다. 차량의 수평 상태를 유지합니다. 새 오일을 조금씩 추가해 같은 구멍에서 살짝 넘치는 레벨을 맞춥니다.
4. 주입을 멈추고 액면이 안정되도록 기다립니다. 흘러나온 오일을 받습니다. 호스를 꽂은 상태의 순간 넘침만 보고 끝내지 않습니다.
5. 실제 새 주입량과 별도 넘침·회수량을 기록합니다. 회수량과 같은 양을 자동으로 넣거나 4 oz 한 병을 전량 붓지 않습니다.

레벨과 액면 안정은 공식 공급업체 설명서 1쪽 5항에 근거합니다.

6. O-ring 플러그를 복구합니다(Plug / O-ring installation)

이 플러그의 복구 기준은 전문 공급업체가 명시한 O-ring 밀봉과 과체결 금지입니다. 공식 공급업체 교환 설명서 1쪽 5항

1. 정상 밀봉링(O-ring)이 플러그 머리 아래 제자리에 있는지 봅니다. 플러그 나사산과 하우징 입구의 이물·흘린 오일을 닦습니다.
2. 플러그를 손으로 돌려 나사를 맞춥니다. 처음부터 걸리거나 비뚤어지면 빼고 다시 맞춥니다. 수동 공구로 억지로 밀어 넣지 않습니다.
3. T30 별 비트(Torx bit)와 짧은 수동 손잡이로 플러그를 안착시킵니다. O-ring 밀봉 플러그를 과도하게 조이지 않습니다. 긴 연장 손잡이나 전동 공구로 더 조이지 않습니다.
4. 주변을 닦습니다. 벨트·풀리에 묻은 오일을 회수합니다. 흡수천·받이·호스·비트를 모두 치웁니다.
5. 플러그의 복구 상태를 촬영합니다. 사용한 O-ring과 복구 기준을 기록합니다.

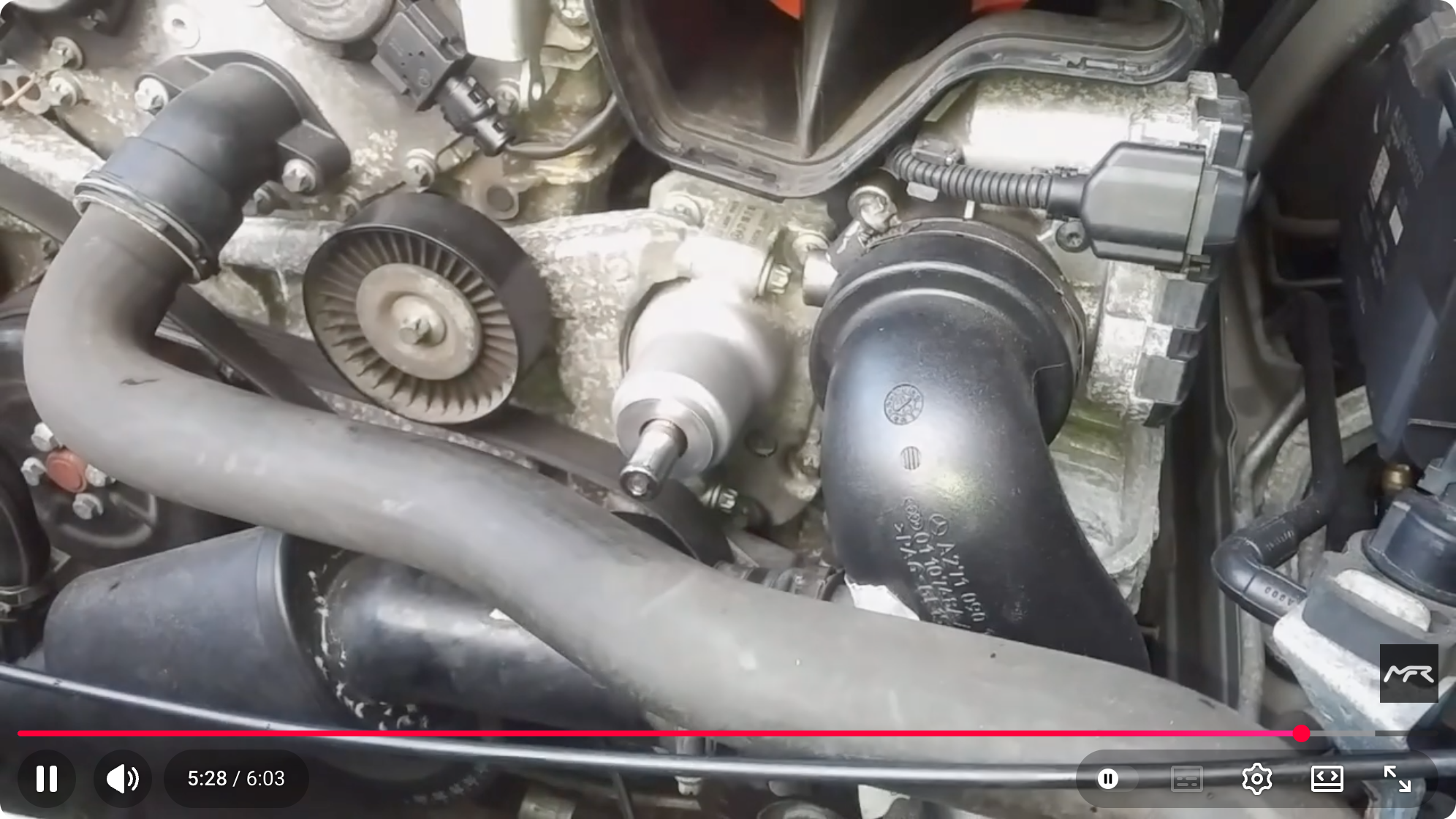

M65 플러그 복구 상태 영상 5:28 · 복구 사진의 적용 범위

7. 누유와 작업 결과를 확인합니다(Leak check / record)

1. 모든 공구·호스·흡수천을 제거한 상태에서 플러그 주변을 봅니다. 새 오일 방울이 맺히면 운행하지 않습니다. 플러그·밀봉링·나사산을 점검하고 복구합니다.
2. 시동 가능한 차량에서는 엔진을 공회전합니다. 회전하는 벨트·풀리에 접근하거나 손을 넣지 않습니다. 작업등으로 플러그 주변의 새 오일 흔적을 봅니다.
3. 엔진을 끄고 플러그 주변을 다시 봅니다. 누유나 새로운 이상음이 있으면 운행을 중지하고 원인을 진단합니다. 더 세게 조여 누유를 감추지 않습니다.
4. 회수량, 실제 새 주입량, 넘침량, 밀봉링 상태, 복구 기준, 누유·이상음 결과를 정비 기록에 적습니다. 기존 시동 불능으로 가동 검사를 하지 못했다면 그 검사를 완료로 표시하지 않습니다.

작업 흐름과 결과 분기(Procedure / outcome)

화살표마다 출발 단계와 다음 단계를 연결한 절차 개념도입니다.

절차와 결과 분기를 나타내는 개념도입니다. 위치 식별에는 2단계의 실제 W204 사진을 사용합니다.
